Energieeffizient dank Kaskadensystem

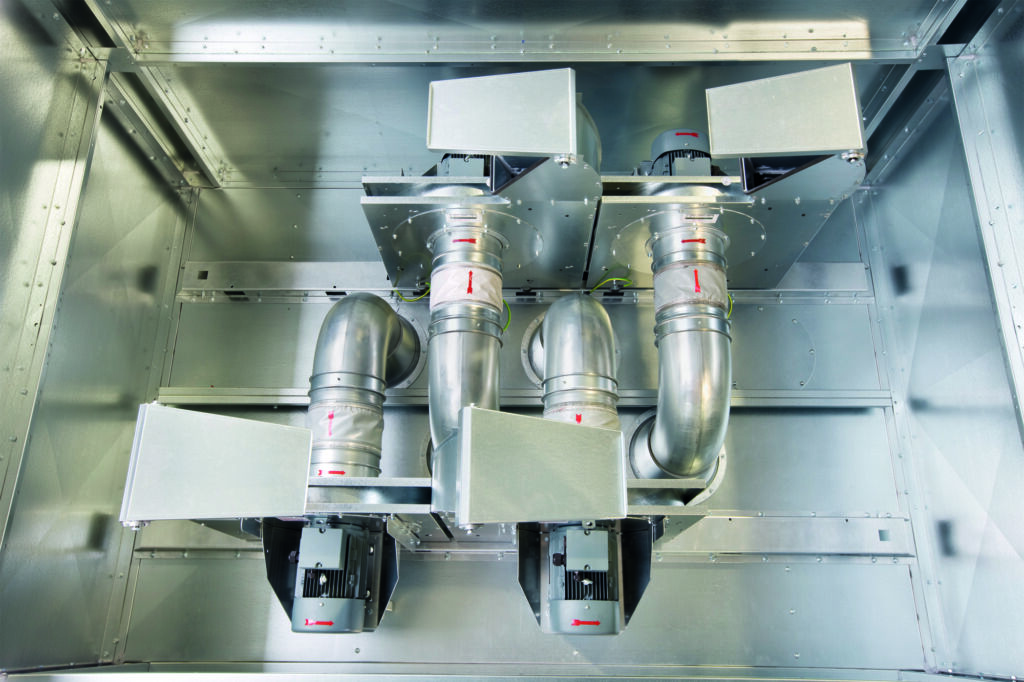

Hier kommt das Schuko-Kaskadensystem ins Spiel. Denn wenn mehrere Ventilatoren in einer Kaskadenschaltung angeordnet sind, passt sich die Leistung der Absauganlage so gut wie möglich an den tatsächlich benötigten Luftbedarf an. Dabei schaltet sie mehrere Einzelventilatoren je nach Bedarf zu oder ab. Das erhöht nicht nur den Druck selbst bei einer kleinen Luftmenge, sondern schafft auch eine dauerhaft effiziente Anlage.

Saugkraft individuell erhalten

Um das zu veranschaulichen: Schuko setzt in seinem Kaskadensystem vier Ventilatoren mit einer Antriebsleistung von jeweils 5,5kW ein. Die maximale Luftmenge beträgt 16.000m³/h bei einer Druckerhöhung von 3.700Pa. Schaltet man jetzt drei Ventilatoren ab, liefert die Absauganlage bei einem Volumenstrom von 4.000m³/h eine Druckerhöhung von konstant 3.700Pa und einem tatsächlichen Kraftbedarf von 5,1kW. Somit bleibt die Saugkraft der Anlage erhalten.

Im bestmöglichen Wirkungsgradbereich

Dabei sind die Vorteile des Kaskadensystem unverkennbar. Denn die Anlage kann selbst bei einem Motorausfall mit einer Leistung von 75% betrieben werden. Die Absaugventilatoren laufen jederzeit im bestmöglichen Wirkungsgradbereich. Folglich ist die Steuerung über ein Schuko-Kaskadensystem bei Absauganlagen eine Möglichkeit, um Strom zu sparen. Für große Luftmengen bzw. bei großen Anlagen lässt sich das System skalieren und auch große Ventilatoren mit 22kW oder 30kW in Kaskade schalten.
