Die zunehmende Variantenvielfalt in der Möbelindustrie stellt auch die Beschlagzuführung vor neue Herausforderungen. Gefragt sind Ansätze, die verschiedene Beschlagtypen flexibel, prozesssicher und mit möglichst wenig Rüstaufwand verarbeiten können. Hüttenhölscher setzt dafür auf ein neues System zur intelligenten Beschlagvereinzelung. „Dieses System ermöglicht die automatisierte Vereinzelung unterschiedlicher Beschlagtypen und erlaubt damit effiziente Fertigungsprozesse auch bei kleinen Losgrößen und häufig wechselnden Produkten“, sagt Rolf Beckhoff, Geschäftsführer des Verler Unternehmens.
Beschläge in mehreren Stufen zuführen

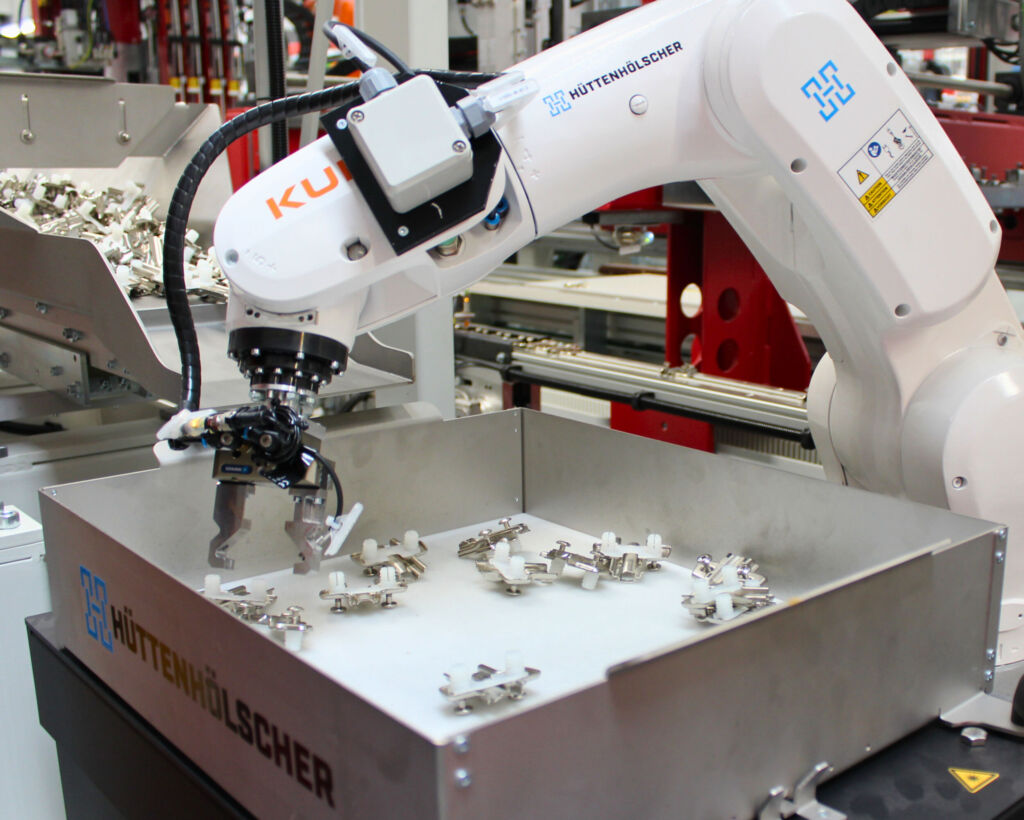

Das Vereinzelungssystem basiert auf einem mehrstufigen Zuführungsprozess. Zunächst bevorratet es die Beschläge in einem Bandbunker und übergibt sie anschließend bedarfsgerecht an einen Vibrationsbunker, den Flexi-Cube von Rhein-Nadel Automation. Durch gezielte Vibrationen vereinzelt er die Beschläge und richtet sie neu aus. Eine integrierte Kamera erfasst das Lagebild der Bauteile, während eine Software die Bilddaten analysiert. Auf Basis dieser Auswertung identifiziert das System automatisch die Beschläge, die sich in einer für die Entnahme geeigneten Position befinden. Die Informationen gelangen an den Roboter, der die Teile aufgreift und dem nachfolgenden Beschlagsetzprozess lagerichtig zuführt. Sind keine weiteren Beschläge in einer verwertbaren Lage vorhanden, aktiviert das System den Flexi-Cube erneut, um durch Vibration die Teile neu anzuordnen.
Modular aufgebaut, flexibel kompatibel
Vor allem Flexibilität verspricht dieser Ansatz: Das Flexi-Cube-System ist mit verschiedenen Bauteilgeometrien kompatibel und eignet sich so für viele Beschläge. Mit ihrem modularen Aufbau ist die Anlage zudem an veränderte Anforderungen anpass- und erweiterbar. Auch bei geometrischen Änderungen bestehender Bauteile oder der Einführung neuer Beschlagvarianten bleibt der Anpassungsaufwand gering, was vor allem bei kleinen Losgrößen und häufig wechselnden Produkten vorteilhaft sein kann. Durch ergänzende weitere Zuführungen verarbeitet das System zudem auch unterschiedliche Beschlagtypen zeitgleich. Der Flexi-Cube erkennt fehlerhafte Bauteile, z.B. eine fehlende Befestigungsschraube, und schleust diese Bauteile aus.
Automatisiert Beschläge verarbeiten
„Mit dem Vereinzelungssystem erweitern wir unser Portfolio um eine Technologie für die flexible und automatisierte Beschlagverarbeitung“, erklärt Beckhoff. Die Kombination aus intelligenter Bildverarbeitung, flexibler Zuführtechnik und robotergestützter Handhabung soll wirtschaftliche und zukunftssichere Produktionsprozesse schaffen. So kann sie Möbelhersteller dabei unterstützen, den steigenden Anforderungen einer variantenreichen Fertigung zu entsprechen.
